滨海项目板材频繁生锈？一文讲清C4、C5环境标准选材方案
2026/07/05
晋强动态
/ ENP@SHANGHAI
先分清——
项目属于C4还是C5腐蚀环境
烨辉（中国）
烨辉（中国）技术部和晋强按照通用ISO12944行业标准，结合海岸线距离、盐雾侵蚀强度划分两类主流滨海工况，腐蚀强度差异直接决定钢材选型底线：
等级 | 距离 | 环境 特征 | 碳钢年腐蚀 速率 | 镀锌年腐蚀 速率 |
C4 | 约500-1000公尺 | 中盐度近海区 | 50-80 （μm/年） | 2.1-4.2 （μm/年） |
C5 | 约500-公尺以内 | 高盐度滨海区 | 80-200 （μm/年） | 4.2-8.4 （μm/年） |
CX | 海水浸渍或直接喷溅 | 极端海洋环境 | 大于200（μm/年） | 大于8.4（μm/年） |
特别地，海水直接飞溅、潮间带属于CX极端腐蚀环境，无通用标准板材，可联系晋强单独定制专属防腐方案。
一次性讲透——

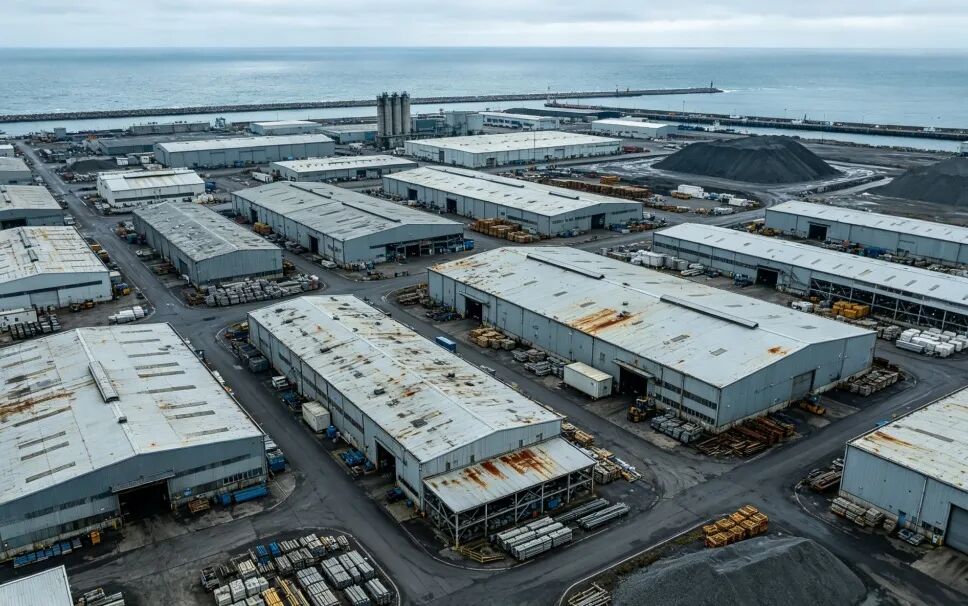

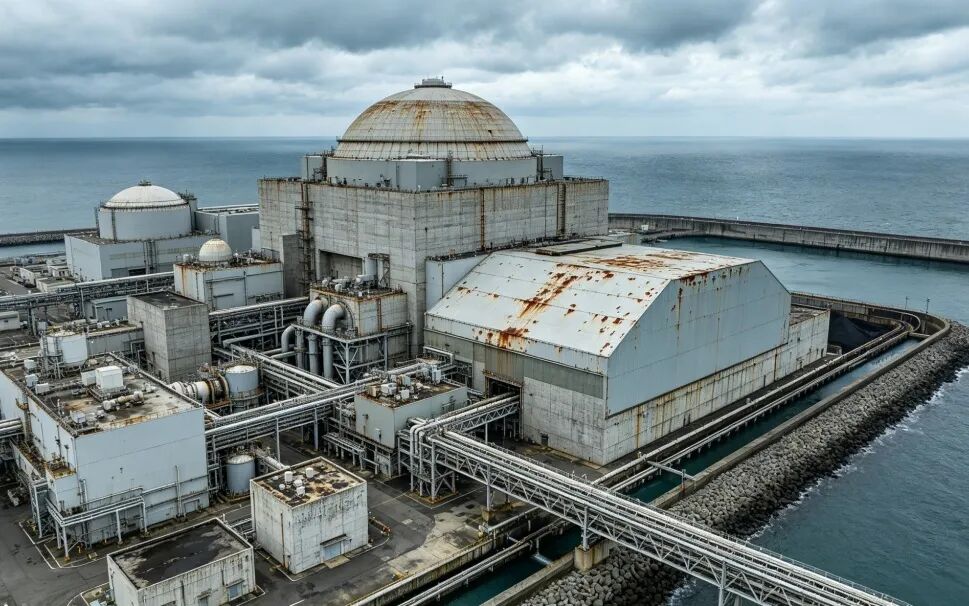

沿海板材三大常见腐蚀问题
烨辉（中国）工厂实况
结合烨辉（中国）实验室加速盐雾测试与现场工程勘测数据，高氯、高温、强紫外交替环境下，涂镀钢板主要存在三类不可逆腐蚀失效，也是绝大多数项目选材踩坑的核心诱因：
氯化铝溶于水的腐蚀机理
镀 55%铝锌抗「边缘蠕蚀」能力弱，镀 55%铝锌镀层成分主要为55%铝、43.5%锌、1.5% 硅，其耐蚀性部分依赖铝表面形成之致密氧化铝（Al₂O₃）钝化膜。近海高氯环境下，氯离子（Cl⁻）会破坏氧化铝膜，并与铝反应生成可溶性氯化铝（AlCl₃）。
氯化铝极易溶于水，无法形成保护层，反被雨水或湿气迅速冲走，留下孔洞与裂缝，加速后续腐蚀。
平面部位涂膜起泡
在高盐雾、强紫外线（UV）及湿热交替作用下，一般涂料系统（如聚酯 PE、硅改质聚酯 SMP）容易产生老化、粉化现象，且水气可能渗透涂膜底层，导致气泡生成或附着力丧失。

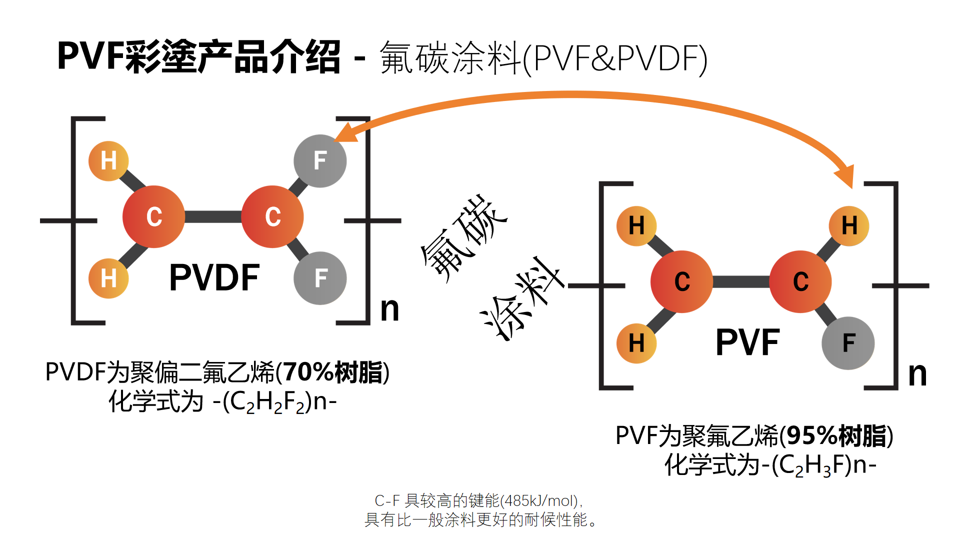

建议采用氟碳树脂涂料系统，如聚偏二氟乙烯（PVDF）或聚氟乙烯（PVF）。既有彩涂层表面增加一道透明漆，可填补微孔、隔绝盐分与湿气，以增强抗风砂磨损与盐害能力，进而延长使用寿命。
建议执行切边保护作业
板材切口、钻孔等部位未进行任何修补涂装，成为氯离子与湿气入侵的快捷方式。腐蚀从边缘开始，沿镀层下方横向蔓延，形成「边缘蠕蚀」，导致涂层起泡隆起、剥落，最终基材严重锈蚀。
烨辉（中国）防腐搭配——
镀层选型+涂层系统
针对C4、C5及以上沿海严苛环境，烨辉（中国）形成一套成熟镀层+涂层组合方案，晋强全规格同步供应，两类氟碳板材膜厚标准为核心差异化优势：
晋强×烨辉（中国）——
施工安装与维运注意事项
晋强实业
再好的防腐板材，加工安装养护不到位，也会大幅缩短使用年限，晋强同步落地烨辉（中国）全套执行标准：
避免漆面刮伤
烤漆钢板于成型、吊装、安装及后续维修过程中，应严格管控作业机具与人员活动，避免任何形式之外力撞击、摩擦或刮伤漆面，以确保涂层完整性。
确实执行切边与损伤修补
对于所有烤漆钢板之切边、刮伤、裸露金属、搭接缝隙、钻孔及钉孔等部位，均须以专用修补漆（如环氧树脂或聚氨酯树脂涂料）进行确实封边与修补。尤其对于 PVDF及PVF涂层系统，纵使涂膜本身耐候性优良，一旦因加工造成破坏且未妥善保护，极易由该处发生边缘蠕蚀，进而显著缩短钢材寿命。
定期清洗维护
位于距海岸线 1,000 公尺以内的高盐害区域，建议定期清洗外墙，以移除附着于表面之腐蚀性盐粒与污染物。
清洗方式：优先使用清水（干净自来水）进行冲洗。
若表面脏污较为严重，可使用中性清洁剂辅助清洗，但清洗完毕后务必以清水再彻底冲洗，避免清洁剂残留而损伤涂膜。
晋强动态
/ ENP@SHANGHAI
